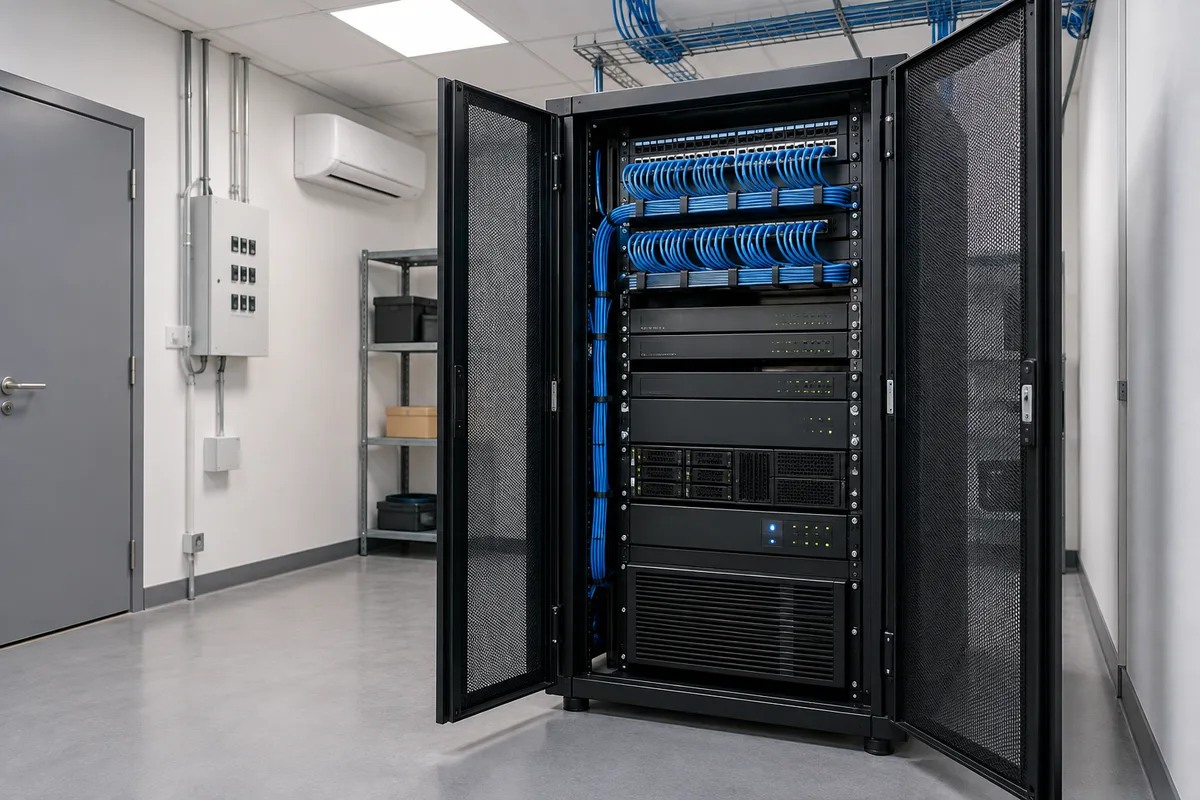

Salle serveur de PME : équiper un local technique fiable

Une petite salle serveur de PME tient sur quatre décisions prises ensemble : une pièce dédiée et fermée, une baie câblée proprement, une alimentation secourue et une supervision qui alerte avant la panne. Le matériel se choisit en gamme professionnelle, cohérent d’un bout à l’autre, avant toute discussion de budget.

Les quatre décisions qui font une salle serveur

Sortir les serveurs du placard à balais ne se résume pas à l’achat d’une baie. Quatre choix se tiennent, et rater le premier dégrade les trois suivants :

• La pièce : dédiée, fermée, ventilée, sans risque d’eau au-dessus des équipements.
• La baie et son câblage : format adapté, brassage lisible, réserve de place assumée.
• L’alimentation : circuit dédié depuis le tableau, onduleur dimensionné, arrêt propre des machines.
• La supervision : température surveillée, alertes de l’onduleur, documentation à jour.

Une salle serveur de PME n’a rien d’une salle machine de data center. Elle héberge quelques serveurs, un stockage, le cœur de réseau, parfois la téléphonie. Son cahier des charges tient en une phrase : garder ces équipements au frais, alimentés et compréhensibles par quelqu’un qui n’était pas là à l’installation.

Reste une question préalable : héberger quoi ? Si vos applications métier basculent vers des services managés, le local technique informatique se réduit au cœur de réseau, sujet traité à part dans notre guide de la migration vers le cloud pour les PME. La suite part du cas inverse : des serveurs restent sur place.

La pièce : ce qui sépare un local technique d’un débarras

Un placard qui abrite aussi les fournitures de bureau et le chariot d’entretien n’est pas un local technique. La différence tient à des critères vérifiables en une visite :

• Une pièce dédiée, dont la porte ferme à clé et dont la liste des détenteurs tient en trois lignes.
• Aucune canalisation d’eau au-dessus : sanitaires de l’étage supérieur, ballon d’eau chaude, évacuation de climatisation.
• Zéro stockage : cartons, archives papier et produits d’entretien ajoutent charge calorifique et poussière.
• Un sol qui ne relâche pas de poussière, des murs capables de porter un chemin de câbles.
• Un dégagement devant et derrière la baie, pour ouvrir les portes et travailler.

L’implantation pèse autant que la pièce elle-même. Les liens cuivre ont une longueur maximale fixée par les normes de câblage : un local posé à une extrémité du bâtiment condamne les postes de l’autre bout, ou impose un répartiteur intermédiaire. Visez le centre de gravité des postes de travail.

Deuxième contrainte : l’arrivée de l’opérateur. La prise terminale doit se trouver dans le local, ou y être ramenée par un lien dédié. Un routeur en équilibre sur un carton à l’accueil, relié au reste en Wi-Fi, ruine tout le soin apporté à la baie. Vérifiez aussi le passage des chemins de câbles et la hauteur sous plafond réelle.

La sécurité physique du local mérite un traitement à part : contrôle d’accès, traçabilité, alarme. Retenez ici le minimum, une porte qui ferme et peu de clés en circulation.

Dans la baie : brassage, commutateur, cordons

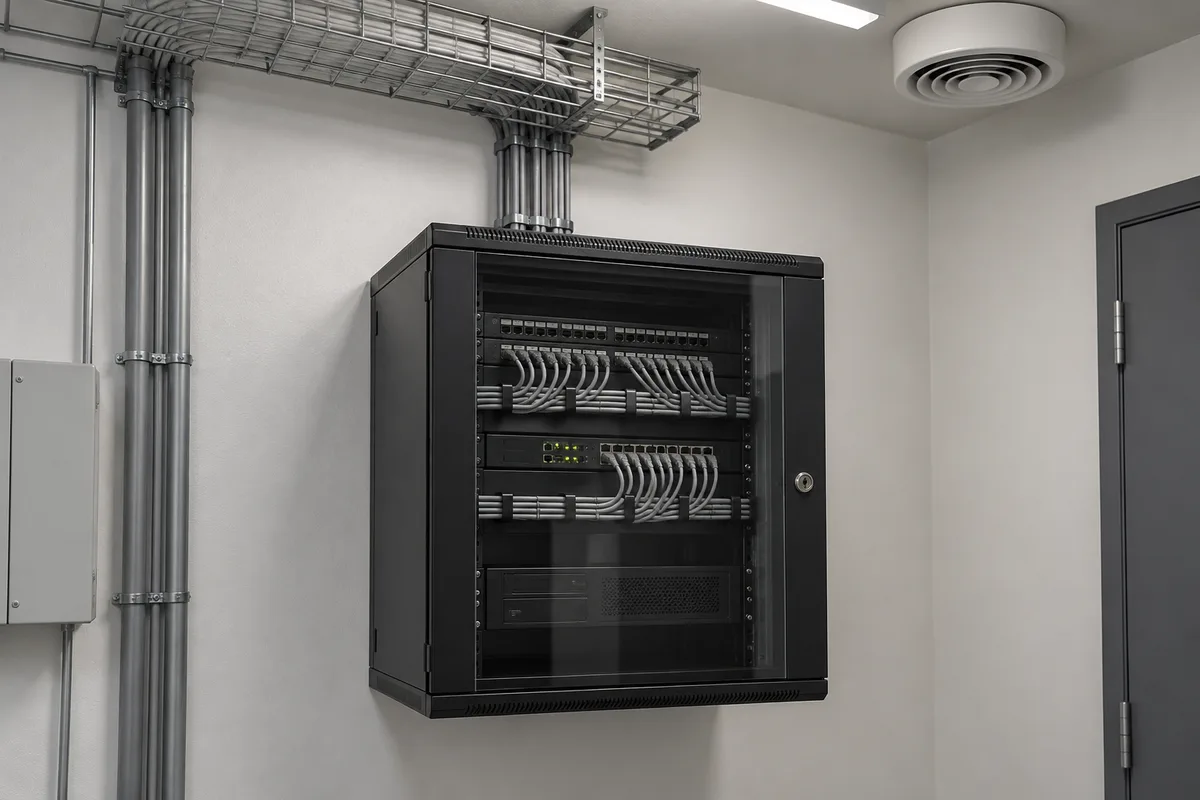

Deux familles de baie informatique couvrent les besoins d’une PME. Le coffret mural, en 10 ou 19 pouces, suffit quand la baie n’accueille que du brassage, un commutateur et un petit onduleur. La baie 19 pouces au sol s’impose dès qu’un serveur rackable ou un onduleur lourd entre en jeu : elle accepte la profondeur et la charge.

Le format se choisit sur cinq critères :

• La hauteur utile, comptée en U, avec une réserve franche : de quelques U en coffret mural à 42 U pour une baie au sol.
• La profondeur, dictée par le matériel le plus profond, câbles et rayon de courbure compris.
• La charge admissible, à vérifier quand un onduleur et plusieurs serveurs cohabitent.
• La ventilation : portes perforées, ventilateurs de toit, sens de circulation de l’air.
• L’accessibilité : portes démontables, passages de câbles en haut et en bas, mise à la terre.

La cohérence de l’ensemble se joue au moment de l’achat. Une baie complète se commande chez un grossiste informatique qui sert les intégrateurs et les entreprises, documente ses références et publie des guides techniques sur la baie, le RJ45, la fibre optique et les onduleurs. Chez Azenn Connect, par exemple, baies et coffrets, panneaux de brassage, switchs PoE et onduleurs relèvent d’un même catalogue professionnel, ce qui évite les incompatibilités découvertes le jour du montage : rails inadaptés, panneau plus profond que la baie, cordon trop rigide pour le guide-câbles.

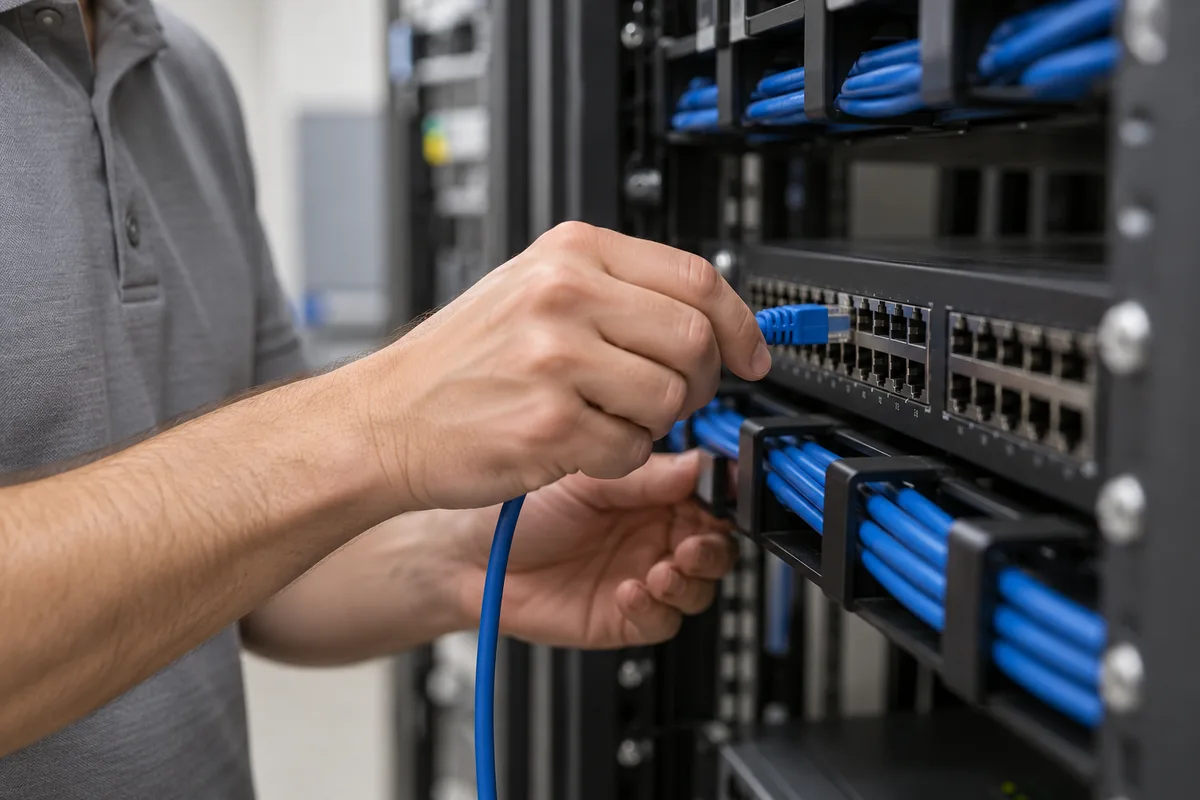

Le principe d’une baie de brassage tient en deux mouvements. Chaque prise murale aboutit à un port de panneau, fixe, posé pour durer. Un cordon court relie ce port au commutateur, et c’est lui qui bouge quand un bureau change d’usage. Le panneau sépare le câblage immobile de l’actif, renouvelé plus souvent.

Le commutateur se dimensionne sur le nombre de ports occupés à la mise en service, plus une réserve : postes, imprimantes, bornes Wi-Fi, téléphones, caméras, serveurs et liens vers les autres étages. Une baie sans port libre bloque la première embauche venue.

Le budget PoE mérite le même calcul. Bornes, téléphones et caméras s’alimentent par le câble réseau, et le commutateur répartit une puissance totale entre ses ports : additionnez les besoins avant l’achat, sinon les derniers branchés resteront éteints. La liaison montante suit une autre logique : fibre optique entre étages et entre bâtiments, cuivre rapide sur les quelques mètres qui séparent le commutateur des serveurs. Un mot sur les VLAN : séparer la vidéoprotection, la téléphonie, le Wi-Fi invité et la bureautique se décide au moment de choisir le commutateur.

Les cordons terminent le travail : courts, repérés aux deux extrémités, guidés horizontalement entre le panneau et le commutateur, jamais enroulés au fond de la baie.

Température, humidité et poussière : l’environnement

La chaleur reste le premier facteur de panne d’une petite salle serveur. Un local fermé, sans renouvellement d’air, monte en température tant que les équipements tournent, et la nuit ne suffit pas à le refroidir.

Dissiper la chaleur produite par la baie

Tout ce qui entre en électricité ressort en chaleur. Additionnez la puissance des équipements pour estimer la dissipation, puis comparez au volume de la pièce et à ses échanges avec le bâtiment. Les réponses s’échelonnent :

• Transfert d’air naturel par grilles haute et basse, pour une charge très faible dans une pièce fraîche.
• Extraction mécanique avec entrée d’air filtrée, quand l’air du bâtiment reste tempéré toute l’année.
• Climatisation dédiée au local, dimensionnée sur la dissipation réelle, dès que la baie se remplit.
• Sonde de température avec seuil d’alerte, dans tous les cas.

L’ASHRAE publie des recommandations thermiques pour les environnements informatiques, reprises par les constructeurs dans leurs fiches produit : appliquez la plage annoncée par la documentation de vos équipements plutôt qu’une valeur entendue en réunion. Autre point, la climatisation de confort d’un plateau de bureaux, coupée le week-end, ne fait pas ce travail.

Humidité, poussière et bruit

Un air trop sec favorise les décharges électrostatiques, un air trop humide la condensation et la corrosion des contacts. La plage d’humidité figure dans les mêmes fiches techniques que la température.

La poussière agit plus lentement : elle colmate les filtres, encrasse les ventilateurs et transforme un dissipateur en couverture. Filtrez l’air entrant, bannissez les cartons, protégez la baie pendant les travaux. Le bruit se traite au moment de choisir la pièce : une baie ventilée s’entend à travers une cloison légère.

L’alimentation électrique du local

Le local se raccorde sur un circuit dédié, tiré du tableau général, protégé et repéré comme tel. Partager la ligne du photocopieur garantit des coupures inexplicables et des recherches de panne interminables.

Dimensionner l’onduleur en puissance et en autonomie

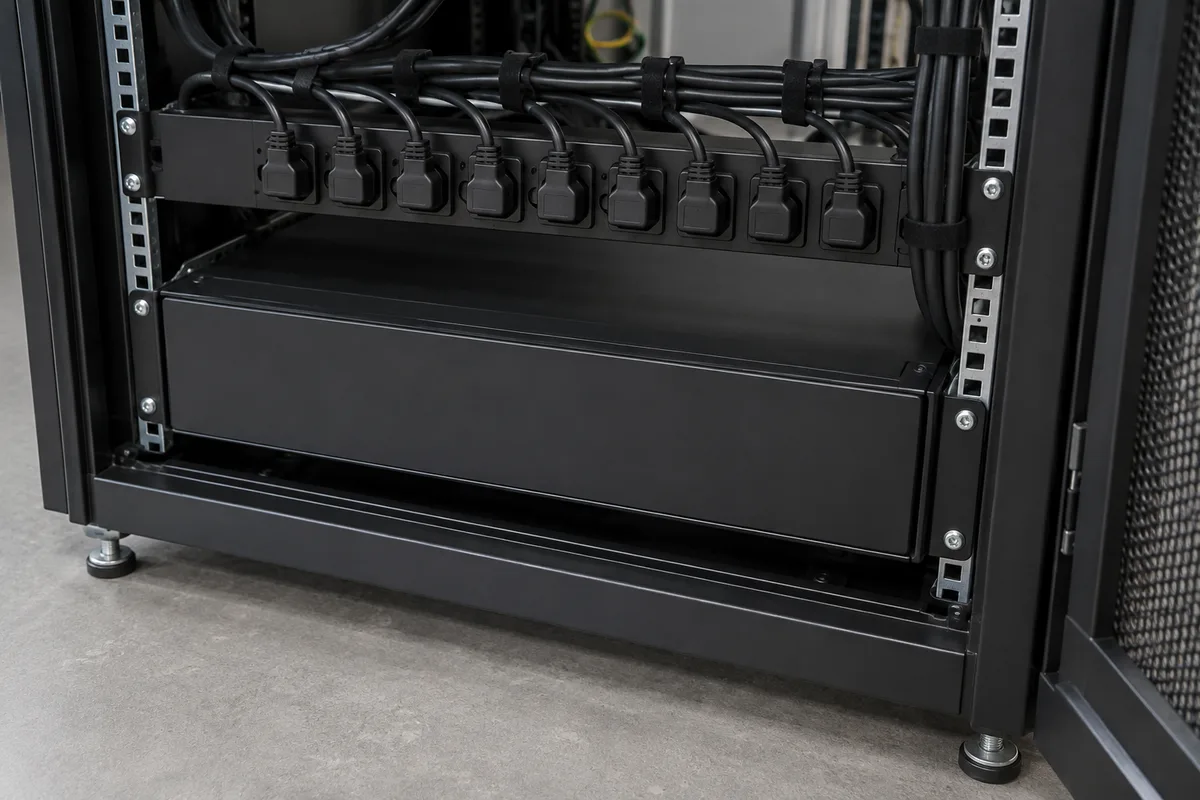

Un onduleur rackable prend place en bas de baie, là où son poids travaille le moins. Son dimensionnement suit quatre étapes :

• Lister les équipements à secourir, serveurs, stockage, commutateur, routeur, en écartant ce qui peut tomber sans conséquence.
• Relever leur puissance sur les plaques signalétiques, additionner, garder une marge pour les pointes de démarrage.
• Décider de l’objectif : absorber les micro-coupures, ou tenir le temps d’un arrêt ordonné.
• Prévoir la communication avec les serveurs, par port dédié ou carte réseau, et le remplacement des batteries, un consommable.

Un bandeau de prises rackable distribue ensuite l’alimentation dans la baie, repéré prise par prise : équipements secourus sur les sorties protégées, le reste sur les sorties simples.

Ce qui déclenche un arrêt propre

Un onduleur qui tient quelques dizaines de minutes ne sert à rien si personne n’ordonne l’extinction. Le logiciel d’arrêt, installé sur les serveurs ou l’hyperviseur, reçoit l’alerte de l’onduleur et déclenche la séquence : machines virtuelles, hyperviseur, stockage en dernier. Testez-la hors heures ouvrées, au moins une fois par an.

Côté incendie, la détection de fumée et un extincteur adapté aux feux d’origine électrique, placé à l’extérieur de la porte, forment le socle. Ces installations relèvent de référentiels professionnels : le CNPP, organisme de prévention et de maîtrise des risques, délivre des certifications APSAD pour ces équipements.

Le câblage, de la prise murale au panneau de brassage

Le câblage vieillit le plus lentement et se remplace le plus difficilement. Choisissez la catégorie de câble sur l’horizon du bâtiment et des débits à venir, pas sur l’usage du jour : remplacer un actif prend une matinée, retirer des câbles en faux plafond immobilise des bureaux.

Exigez la certification des liens. Un testeur mesure chaque lien posé et produit un rapport prise par prise, qui devient votre recours si un poste rame six mois plus tard.

Le repérage suit la même logique. Chaque prise murale porte une étiquette, reprise à l’identique sur le panneau. Le plan de brassage vit dans un fichier partagé et dans une copie papier glissée dans la baie, mise à jour à chaque modification. Entre étages et entre bâtiments, la fibre optique prend le relais : insensible aux perturbations électromagnétiques, elle s’affranchit des longueurs qui bornent le cuivre.

La segmentation des usages obéit aux mêmes principes du domicile au bureau : notre guide sur l’optimisation d’un réseau domestique détaille la séparation des flux, transposable à une PME. Une fois les liens certifiés, les serveurs de la baie s’administrent à distance, et leur accès mérite autant de soin que le câblage, comme le montre notre guide sur le durcissement d’un serveur SSH.

Superviser, documenter, et les erreurs qui coûtent cher

Un local serveur sans supervision se manifeste par un incident, jamais avant. Quatre remontées suffisent à inverser la tendance :

• La température de la pièce, avec un seuil d’alerte envoyé par message.
• Les événements de l’onduleur : passage sur batterie, batterie faible, défaut de charge.
• L’état des liens du commutateur, pour repérer un port qui négocie mal.
• Une détection de fuite d’eau si le bâtiment présente un risque de ce côté.

La documentation compte autant que les sondes. Un schéma d’implantation, un inventaire avec numéros de série et puissances, le plan de brassage, une procédure de redémarrage après coupure longue, les contacts des prestataires : ces cinq pièces tiennent dans une pochette. Le Guide d’hygiène informatique de l’ANSSI rassemble 42 mesures essentielles et commence par la connaissance du système d’information, ce qui vaut pour un local de quelques mètres carrés.

Les interfaces d’administration du commutateur, de l’onduleur et des sondes comptent parmi les accès les plus oubliés d’une PME. Comptes nominatifs, mots de passe propres à chaque équipement et second facteur quand le matériel le supporte : la démarche rejoint notre guide sur le déploiement de l’authentification multifacteur.

Les erreurs classiques se répètent d’une installation à l’autre :

• Une baie pleine dès la mise en service, sans un U libre pour la suite.
• Des cordons de plusieurs mètres enroulés derrière les panneaux.
• Un onduleur installé puis jamais testé, batteries comprises.
• La porte maintenue ouverte pour refroidir, qui fait entrer la poussière.
• Des étiquettes écrites au crayon, illisibles au bout de deux ans.
• Le local qui redevient un lieu de stockage, carton après carton.

Prochaine étape : inventoriez les équipements à héberger avec leur puissance, leur profondeur et leur nombre de ports, mesurez la pièce pressentie, repérez l’arrivée opérateur et le tableau électrique. Ces relevés valent mieux qu’un devis demandé à l’aveugle.
